Tubi in ghisa sferoidale R.J

Investimento affidabile

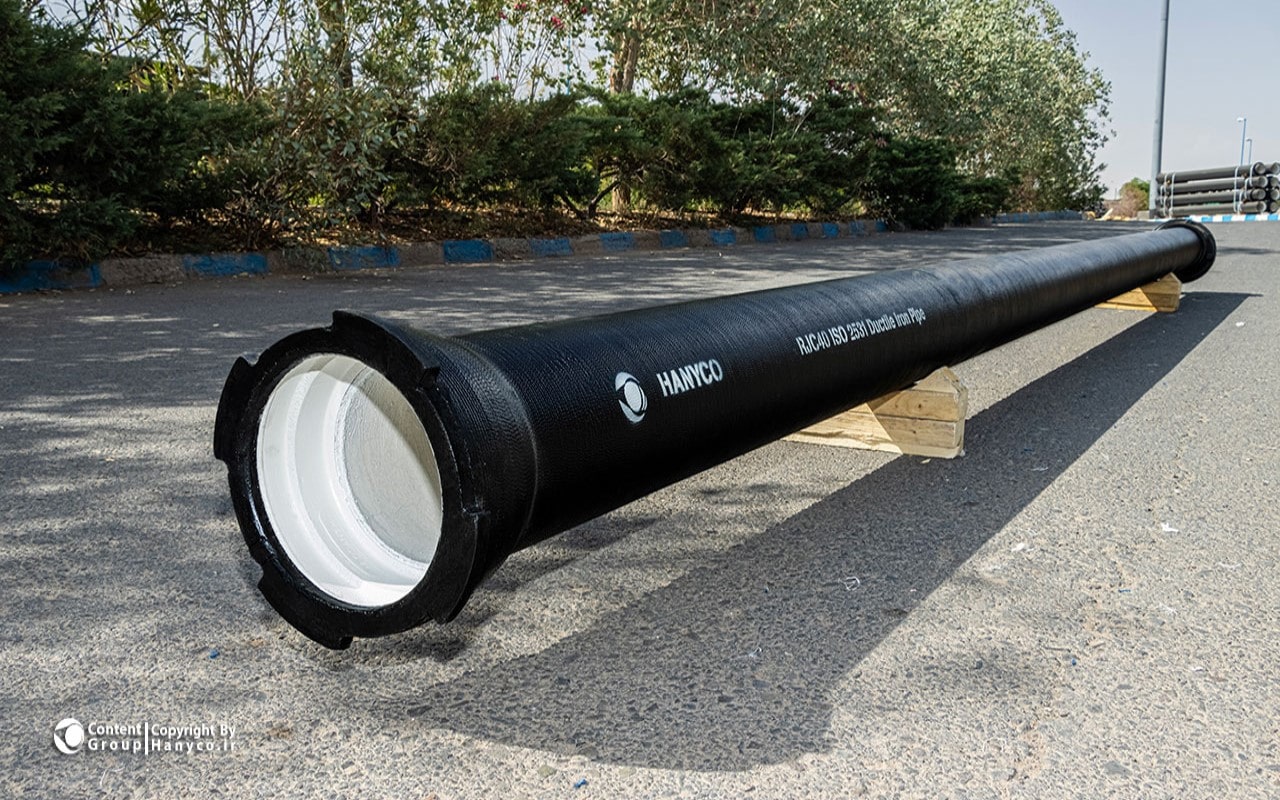

R.J.Pipe è un giunto flessibile a innesto rapido di ultima generazione, progettato per garantire la massima sicurezza e affidabilità nelle reti idriche. Il suo sistema di bloccaggio avanzato previene la separazione dei tubi in caso di eventi sismici o cedimenti del terreno, assicurando l’integrità della condotta anche in condizioni critiche. L’incremento della sicurezza nelle reti idriche e la significativa riduzione delle perdite d’acqua sono tra i vantaggi più rilevanti dell’utilizzo di questi tubi.

L’adozione di giunti vincolati favorisce l’integrazione della tubazione, distribuendo in modo uniforme le sollecitazioni e le deformazioni tra i vari componenti del sistema. Una delle principali caratteristiche di questo tipo di giunto è la facilità di montaggio e smontaggio, che avviene senza l’uso di bulloni o dadi, riducendo così i tempi e i costi di installazione.

Standard
Applicazioni
Vantaggi

Spostamento assiale e deflessione angolare

Consente spostamenti assiali controllati e una deflessione angolare adeguata, mantenendo la perfetta tenuta in ogni condizione.

Installazione facile e veloce

Montaggio e smontaggio senza bulloni né dadi, con risparmio significativo di tempi e costi di posa.

Elevata resistenza alle forze idrauliche

La struttura vincolata del giunto garantisce alta resistenza alle forze di spinta generate dalla pressione dell'acqua, senza necessità di blocchi in calcestruzzo.

Sicurezza sismica e riduzione perdite

Il sistema di bloccaggio previene la separazione dei tubi in caso di sisma o cedimento del suolo, riducendo drasticamente le perdite nella rete idrica.

Specifiche dimensionali e pesi dei tubi R.J. in ghisa sferoidale secondo ISO 2531

Giunto vincolato (R.J.Pipe) – Tubo conforme alla norma ISO 2531:1998 Classe K
Note alla tabella Classe K: Tutte le dimensioni (eccetto la lunghezza) sono in mm; i pesi in kg. I valori non considerano le tolleranze. I pesi si riferiscono alla classe di spessore K9. Per altre classi di spessore contattare il reparto tecnico Hanyco. Lo spessore del cemento è uguale a quello del tubo Tyton.
Giunto vincolato (R.J.Pipe) – Tubo conforme alla norma ISO 2531:2009 Classe C
Note alla tabella Classe C: Tutte le dimensioni (eccetto la lunghezza) sono in mm; i pesi in kg. I valori non considerano le tolleranze. I pesi si riferiscono alla classe di pressione preferenziale. Per classi non preferenziali contattare il reparto tecnico Hanyco. Lo spessore del cemento è uguale a quello del tubo Tyton.

Angolo di deflessione

La tabella seguente riporta l’angolo di deflessione massimo ammissibile per ciascun diametro nominale (DN), in funzione della classe del giunto R.J.

Gamma dimensionale

  • Diametro Nominale (DN): da DN 80 a DN 700
  • Lunghezza standard: 6 m
  • Classi di spessore disponibili: Classe K9 (ISO 2531:1998) e Classe C (ISO 2531:2009)
  • Per diametri o classi non standard, contattare il reparto tecnico Hanyco.

Norme di riferimento

I tubi R.J. in ghisa sferoidale Hanyco sono progettati e prodotti in conformità alle seguenti normative internazionali ed europee:
Norma Descrizione Applicazione Tipo
ISO 16134 Linee guida per la progettazione dei tubi con giunto antisismico R.J. Progettazione giunto R.J. Progetto
ISO 10804 Metodi di prova per il giunto vincolato (R.J.) Test del giunto Prova
ISO 8179 Rivestimento esterno – strato di zinco + vernice bituminosa Protezione esterna Rivestimento
ISO 4179 Rivestimento interno – malta cementizia centrifugata Protezione interna Rivestimento
EN 598 Tubi e raccordi per fognature e scarichi in pressione Lining interno Rivestimento
ISO 4633 / EN 681 Guarnizioni di tenuta in elastomero EPDM Guarnizione del giunto Tenuta
ISO 2531:1998 Tubi in ghisa sferoidale – Classe K (dimensioni e pesi) Tabelle specifiche K9 Prodotto
ISO 2531:2009 Tubi in ghisa sferoidale – Classe C (dimensioni e pesi) Tabelle specifiche C Prodotto
