Tubi in ghisa sferoidale L

Alternativa adeguata ai tubi polimerici nella rete di distribuzione dell'acqua potabile

Il montaggio e lo smontaggio dei tubi in ghisa sferoidale L sono progettati per essere rapidi e sicuri, grazie a un giunto flessibile a innesto che richiede una forza di assemblaggio paragonabile a quella del giunto Tyton. La leggerezza dei tubi, soprattutto nelle dimensioni più piccole, consente l’uso di leve manuali per l’assemblaggio, riducendo la necessità di attrezzature pesanti e semplificando le operazioni sul campo.

Per garantire una tenuta ottimale e facilitare l’installazione, si consiglia di applicare una quantità minima di lubrificante durante le operazioni di assemblaggio. È preferibile applicare il lubrificante principalmente sul raccordo del tubo, assicurandosi che il manicotto sia pulito prima dell’assemblaggio. Questa pratica contribuisce a ridurre l’attrito, facilitando l’inserimento del tubo nel giunto e migliorando l’efficienza complessiva dell’installazione.

Altre specifiche e tipi di rivestimenti interni ed esterni dei tubi L.Pipes

Tipo di rivestimenti esterni: Rivestimento esterno in zinco metallico (200 gr/m2) e strato di finitura in resina epossidica/poliuretanica verde con spessore minimo di 70 micron secondo la norma ISO 8179
Tipo di rivestimento interno: cemento Portland secondo le norme ISO 4179 ed EN 598
Tipo di guarnizione di tenuta: guarnizione in polietilene

Come ordinare e conservare il prodotto

A causa dello spessore ridotto delle pareti di questi tubi, si consiglia di ordinare e trasportare questo prodotto in imballaggi. Inoltre, è opportuno utilizzare assi di legno su quattro lati durante lo scarico e lo stoccaggio.

Tubi in ghisa sferoidale compatibili con i sistemi di tubazioni in materiale polimerico (PVC o PE)

Maggiore affidabilità nelle reti di distribuzione idrica urbane e rurali

Light pipe è una nuova generazione di tubi in ghisa sferoidale con uno spessore delle pareti inferiore rispetto ai tubi in ghisa sferoidale convenzionali. Pertanto, grazie alla significativa riduzione di peso, il loro utilizzo nella rete di distribuzione dell’acqua potabile è più ingegneristico, economico e logico. Poiché la ghisa sferoidale è l’opzione preferita per le condutture di acqua potabile, i tubi L. Pipes sono stati la migliore alternativa ai tubi polimerici nelle condutture di distribuzione dell’acqua potabile. Inoltre, eliminano diverse carenze e limitazioni esistenti nei tubi polimerici, come le restrizioni relative alla manutenzione e allo stoccaggio all’aperto, i problemi ambientali, gli elevati costi di riparazione e manutenzione dovuti alla rottura e alla perdita dei tubi polimerici, e così via.

Standard

Applicazioni

Vantaggi

Specifiche relative alle dimensioni e ai pesi dei tubi L.Pipes secondo la norma ISO 16631

È importante notare che la riduzione di peso nei tubi L.Pipe è del 40-50% rispetto ai tubi in ghisa sferoidale convenzionali della stessa dimensione nominale.

Conformità dimensionale con i tubi polimerici (PVC e PE)

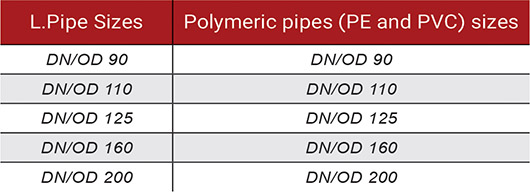

La tabella seguente mostra la corrispondenza tra i diametri nominali (DN) dei tubi L.Pipe e i diametri esterni (OD) dei tubi in materiale polimerico PVC e PE, facilitando la sostituzione diretta nelle reti esistenti.

Norme di riferimento

I tubi L.Pipe in ghisa sferoidale Hanyco sono progettati e prodotti in conformità alle seguenti normative:

Norma	Descrizione	Applicazione	Tipo
ISO 16631	Tubi in ghisa sferoidale leggeri (L.Pipe) – spessore nominale 3-4 mm	Produzione e dimensioni	Prodotto
ISO 8179	Rivestimento esterno – zinco metallico (200 g/m²) + finitura epossidica/poliuretanica verde 70 µm min	Protezione esterna	Rivestimento
ISO 4179	Rivestimento interno – malta di cemento Portland centrifugata	Protezione interna	Rivestimento
EN 598	Tubi in ghisa sferoidale per fognature in pressione	Lining interno	Rivestimento
ISO 4633 / EN 681	Guarnizione di tenuta in polietilene (PE fitting gasket)	Guarnizione giunto	Tenuta
