Tubi in ghisa sferoidale Q.R antisismico
Garanzia per il futuro idrico

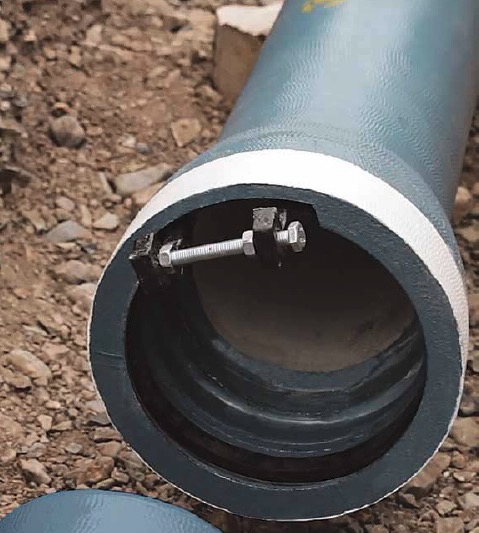

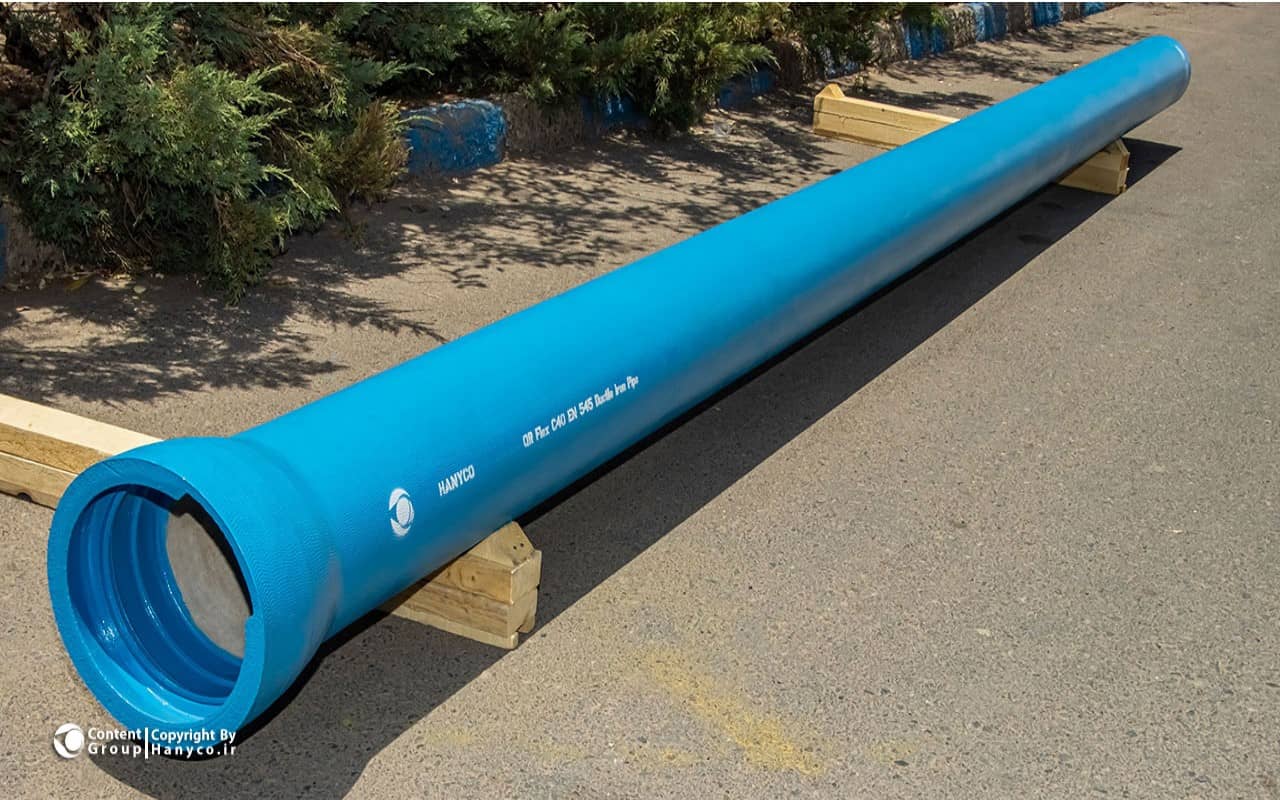

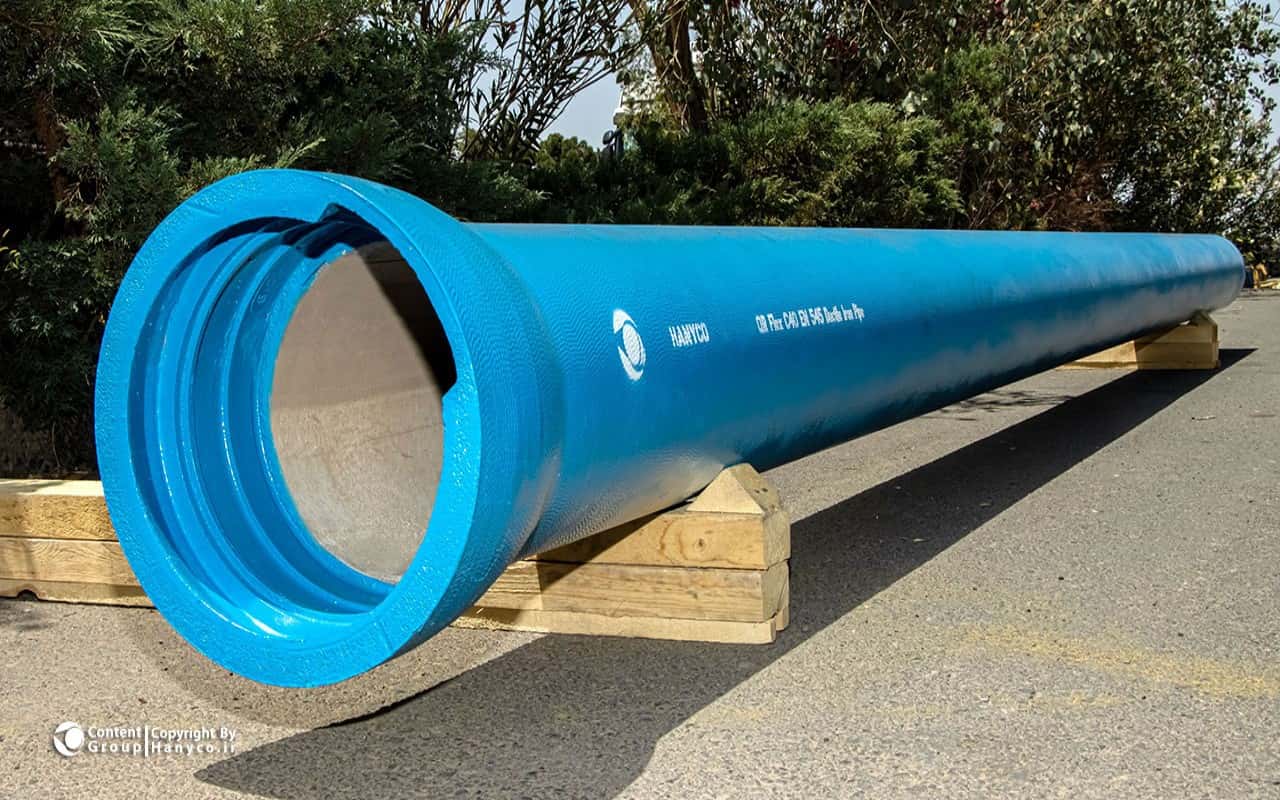

Q.R.Flex è l’ultima innovazione di Hanyco, un giunto flessibile a innesto rapido che semplifica l’installazione grazie a una forza di assemblaggio simile a quella del giunto Tyton. La sua caratteristica distintiva è la capacità di deflessione angolare e movimento assiale, che lo rende particolarmente adatto a terreni soggetti a movimenti o vibrazioni. La guarnizione in gomma EPDM assicura una tenuta perfetta, mentre l’anello di bloccaggio in ghisa sferoidale fornisce un bloccaggio assiale sicuro tra la campana e il tubo.
Il giunto Q.R.Flex crea una struttura a catena lungo la tubazione, distribuendo le forze in vari punti e aumentando la resistenza complessiva del sistema. Questo design innovativo riduce la necessità di dispositivi di ancoraggio, semplificando l’installazione e migliorando l’affidabilità in ambienti sismici o instabili.
Standard
- Q.R.Flex è progettato in conformità alla norma ISO 16134 e i test prestazionali sono stati effettuati in conformità alla norma ISO 10804.
- Applicazione di rivestimenti esterni secondo la norma ISO 8179 e rivestimenti interni secondo le norme ISO 4179 ed EN 598.
- Q.R.Flex è prodotto in conformità alle norme ISO 2531 o EN 545.
- La guarnizione di tenuta è simile al giunto Tyton, conforme alle norme ISO 4633 ed EN 681.
Applicazioni
- Adatto a tutti i tipi di terreni e suoli, in particolare alle regioni con terreni instabili o paludosi.
- Aree dove non è possibile mettere dei blocchi di cemento.
- Adatto per sistemi di applicazione senza scavo, in particolare per la perforazione orizzontale controllata.
- In regioni molto ripide e collinari.
- Sulle faglie e sulle regioni soggette a terremoti.
Vantaggi
Struttura a catena nelle tubazioni
Il giunto crea una struttura a catena lungo la tubazione, distribuendo le forze di spinta in più punti e aumentando la resistenza complessiva del sistema.
Riduzione dei costi di installazione
Elimina la necessità di blocchi di spinta in calcestruzzo, riducendo significativamente i costi e i tempi di esecuzione.
Montaggio facile e veloce
Installazione senza ghiere, bulloni né dadi. La forza di assemblaggio è simile al giunto Tyton, rendendo la posa rapida e accessibile.
Sicurezza sismica e antifrana
Il bloccaggio assiale previene la separazione dei giunti in caso di terremoto o cedimento del suolo, garantendo l'integrità della rete.
Drastica riduzione delle perdite d'acqua
La struttura vincolata minimizza le perdite nelle condutture di trasferimento e nelle reti di distribuzione, migliorando l'efficienza idrica.

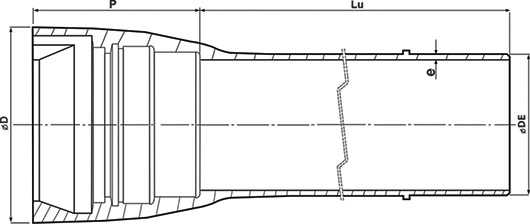

Specifiche dimensionali e pesi – Norma ISO 2531
Gamma di diametri: DN 150 – DN 600 mm. Il peso dell’anello di bloccaggio non è incluso nel peso totale del tubo Q.R.Flex.

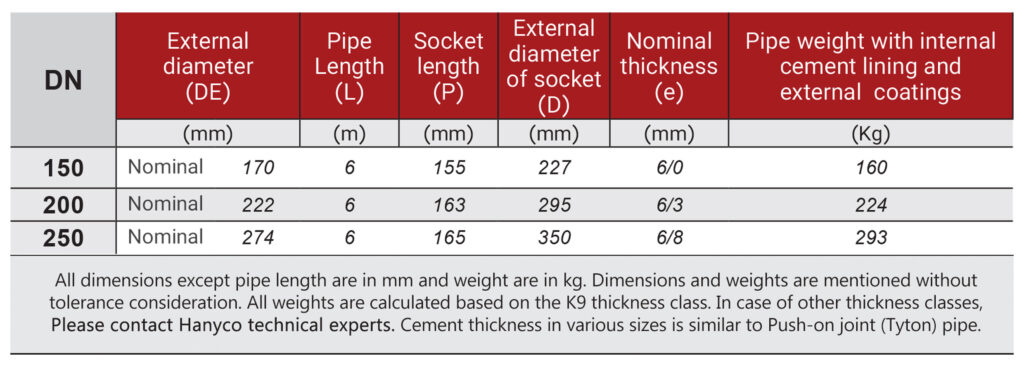

Q.R.Flex DN 150-600 mm – Classe K – ISO 2531:1998

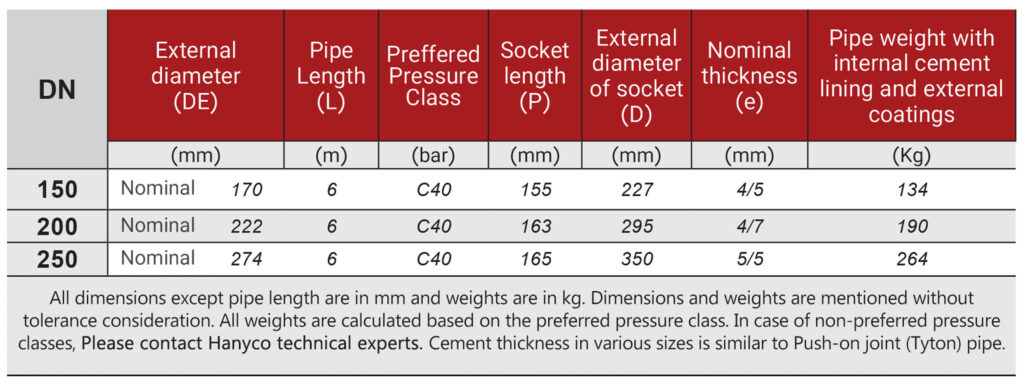

Q.R.Flex DN 150-600 mm – Classe C – ISO 2531:2009

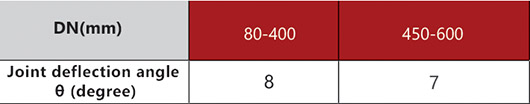

Altre specifiche importanti – ISO 2531
Specifiche dimensionali e pesi – Norma EN 545
Q.R.Flex per EN 545
Q.R.Flex DN 150-600 mm – Classe K – EN 545:2007
Q.R.Flex DN 150-600 mm – Classe C – EN 545:2010
ⓘ Il peso dell’anello di bloccaggio non è compreso nel peso finale del tubo. Tutte le dimensioni (eccetto la lunghezza) sono in mm; i pesi in kg. Valori senza considerazione delle tolleranze. I pesi si riferiscono alla classe di pressione preferenziale. Per classi non preferenziali, contattare il reparto tecnico Hanyco. Lo spessore del cemento è uguale a quello del tubo Tyton.

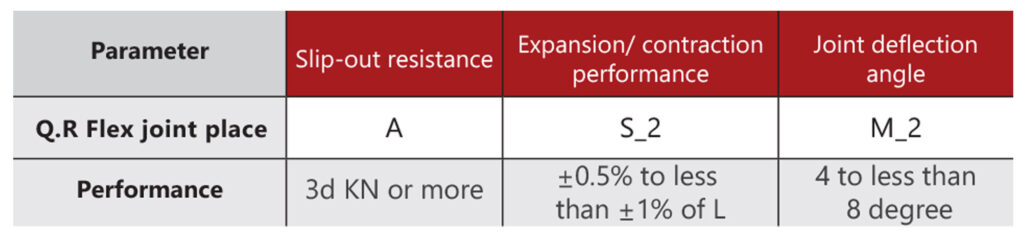

Altre specifiche importanti – EN 545
Gamma dimensionale disponibile
- Diametro Nominale (DN): da DN 150 a DN 600 mm
- Lunghezza standard: 6 m
- Standard di riferimento: ISO 2531 (classi K e C) ed EN 545 (classi K e C)
- Classe di spessore di default: K9 per classe K; classe di pressione preferenziale per classe C
- Per diametri o classi non standard, contattare il reparto tecnico Hanyco.
Nota importante: il peso dell’anello di bloccaggio non è incluso nel peso finale del tubo indicato nelle tabelle.
Norme di riferimento
| Norma | Descrizione | Applicazione | Tipo |
|---|---|---|---|
| ISO 16134 | Progettazione di tubi con giunto antisismico (Q.R.Flex) | Progettazione del giunto | Progetto |
| ISO 10804 | Metodi di prova per il giunto vincolato Q.R.Flex | Test delle prestazioni | Prova |
| ISO 2531 | Tubi in ghisa sferoidale – dimensioni e pesi (K e C class) | Tabelle dimensionali | Prodotto |
| EN 545 | Tubi in ghisa sferoidale per acqua potabile in pressione | Tabelle dimensionali EU | Prodotto |
| ISO 8179 | Rivestimento esterno – zinco + vernice bituminosa | Protezione esterna | Rivestimento |
| ISO 4179 | Rivestimento interno – malta cementizia centrifugata | Protezione interna | Rivestimento |
| EN 598 | Tubi per fognature e scarichi in pressione | Lining interno fognatura | Rivestimento |
| ISO 4633 / EN 681 | Guarnizioni di tenuta in elastomero EPDM | Guarnizione del giunto | Tenuta |
